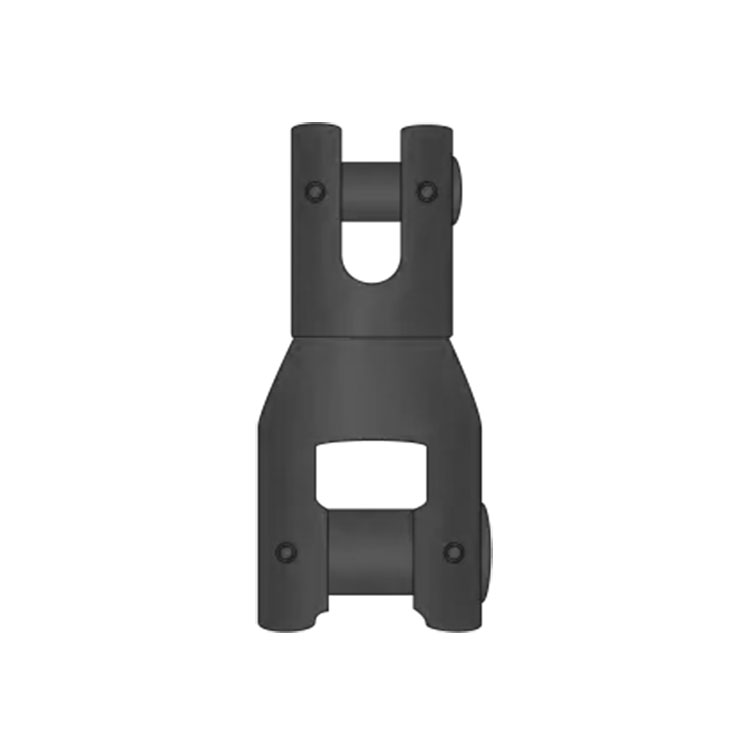

Bu GJW Süper Döner (veya GJW Superbox). Daha az yer kullanan bu kelepçe, daha uzun olan döner öncünün yerini alır (ankraj 'D' ucu kelepçesi, döner öncü ve giriş birleştirme kelepçesi). GJW Süper fırdöndü doğrudan ilk ortak zincir kablo bağlantısına ve doğrudan ankraj sapına bağlanabilir.
Boyutlar bağlayıcı değildir ve farklılık gösterebilir.
Nominal Spesifikasyon (d) | Uygulanabilir çapa zinciri çapı | L | B | B₁ | b | b₁ | R | R₁ | d10 | d1 | d12 | l7 | l8 | Ağırlık(kg) | |
(M2 düzeyi) | (M3/M4seviyesi) | ||||||||||||||
14 | 14 | 195 | 81 | 56 | 42 | 21 | 31 | 25 | M20 | 34 | 36 | 18 | 45 | 39 | 9 |
17.5 | 16,17,5 | 264 | 95 | 64 | 51 | 24 | 35 | 28 | M24 | 40 | 44 | 22 | 90 | 45 | 14 |
20.5 | 19,20.5 | 360 | 130 | 87 | 72 | 32 | 45 | 35 | M33 | 54 | 56 | 28 | 100 | 55 | 17 |
24 | 22,24 | 377 | 143 | 94 | 80 | 34 | 48 | 37.5 | M36 | 58 | 60 | 31 | 140 | 61.5 | 22 |
28 | 26,28 | 442 | 162 | 116 | 87 | 39 | 58 | 47 | M42 | 62 | 68 | 36 | 157 | 73 | 43 |
32 | 30,32 | 493 | 185 | 124 | 89 | 45 | 62 | 53 | M52 | 68 | 78 | 42 | 171 | 73 | 98 |
38 | 34,36,38 | 552 | 218 | 148 | 101 | 53 | 74 | 58 | M56 | 76 | 82 | 49 | 185 | 94 | 118 |
42 | 40,42 | 615 | 243 | 164 | 110 | 59 | 82 | 66 | M64 | 85 | 90 | 55 | 206 | 106 | 128 |
48 | 44,46,48 | 700 | 277 | 196 | 123 | 67 | 98 | 75 | M76 | 90 | 98 | 62 | 235 | 118 | 160 |
52 | 50,52 | 782 | 298 | 202 | 133 | 73 | 109 | 88 | M90 | 96 | 107 | 68 | 248 | 125 | 289 |
56 | 54,56 | 802 | 322 | 218 | 146 | 78 | 109 | 88 | M90 | 102 | 110 | 73 | 258 | 135 | 300 |
62 | 58、60、62 | 877 | 356 | 252 | 157 | 88 | 126 | 100 | M100 | 106 | 118 | 82 | 275 | 152 | 330 |
68 | 64,66,68 | 968 | 380 | 265 | 154 | 95 | 136 | 106 | M110 | 116 | 128 | 88 | 320 | 150 | 458 |
76 | 70,73,76 | 1065 | 426 | 304 | 168 | 106 | 152 | 120 | M120 | 125 | 136 | 100 | 325 | 184 | 522 |
81 | 78,81 | 1142 | 454 | 328 | 172 | 113 | 164 | 130 | M130 | 132 | 145 | 105 | 340 | 183 | 815 |
87 | 84,87 | 1218 | 487 | 352 | 180 | 122 | 176 | 140 | M140 | 138 | 152 | 113 | 360 | 214 | 1007 |
95 | 90,92,95 | 1326 | 532 | 380 | 200 | 133 | 190 | 152 | M150 | 148 | 160 | 124 | 400 | 231 | 1300 |
102 | 97、100、102 | 1448 | 571 | 412 | 210 | 143 | 206 | 164 | M165 | 156 | 168 | 133 | 440 | 253 | 1610 |
107 | 105, 107 | 1538 | 600 | 420 | 220 | 150 | 210 | 176 | M175 | 162 | 178 | 140 | 475 | 269 | 1627 |
117 | 111,114,117 | 1638 | 660 | 460 | 225 | 165 | 230 | 188 | M190 | 168 | 184 | 154 | 491 | 315 | 2022 |
122 | 120, 122 | 1756 | 705 | 488 | 268 | 175 | 250 | 200 | M190 | 190 | 190 | 165 | 510 | 284 | 2336 |
127 | 124, 127 | 1828 | 735 | 508 | 280 | 185 | 260 | 210 | M200 | 200 | 200 | 170 | 530 | 296 | 2636 |
132 | 130, 132 | 1900 | 765 | 528 | 290 | 190 | 270 | 220 | M205 | 205 | 205 | 178 | 550 | 307 | 2960 |
137 | 137 | 1972 | 795 | 548 | 300 | 200 | 285 | 225 | M210 | 210 | 210 | 185 | 575 | 319 | 3309 |
142 | 142 | 2044 | 825 | 568 | 310 | 205 | 295 | 235 | M215 | 215 | 215 | 190 | 595 | 330 | 3685 |
147 | 147 | 2116 | 850 | 588 | 295 | 215 | 305 | 240 | M220 | 220 | 220 | 198 | 615 | 342 | 4088 |
152 | 152 | 2188 | 880 | 608 | 335 | 220 | 315 | 250 | M225 | 225 | 225 | 205 | 635 | 354 | 4520 |
157 | 157 | 2260 | 910 | 628 | 345 | 225 | 325 | 260 | M235 | 235 | 235 | 210 | 660 | 365 | 4980 |
162 | 162 | 2332 | 940 | 648 | 355 | 235 | 335 | 270 | M240 | 240 | 240 | 218 | 680 | 377 | 5470 |
